ART系列

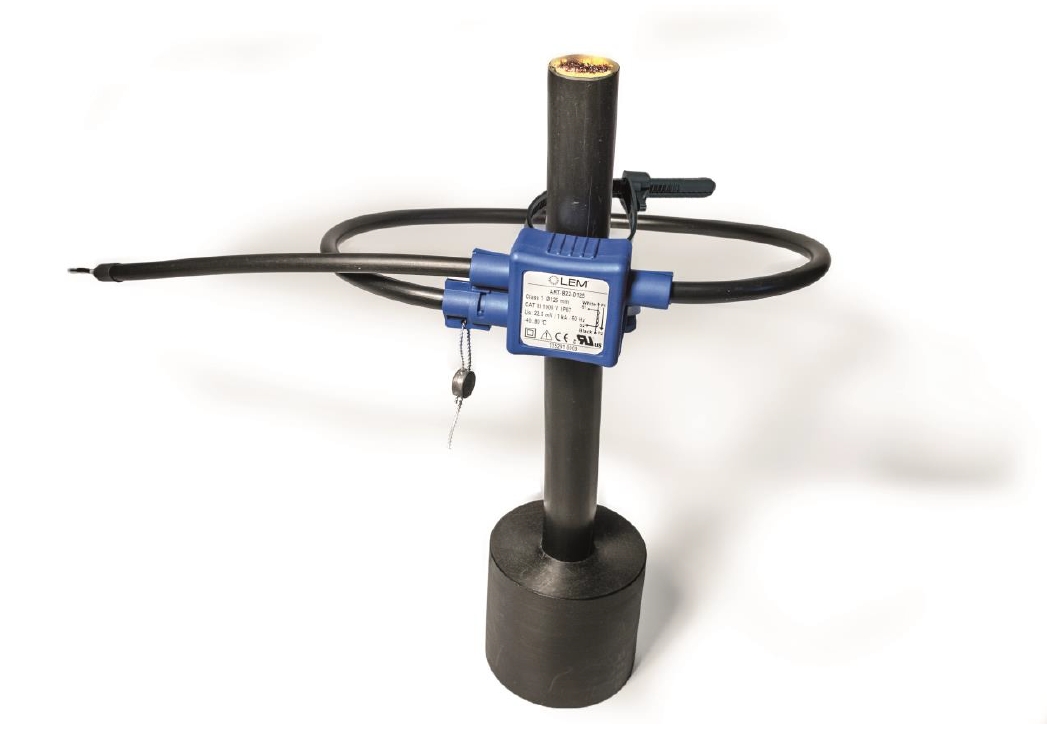

ART系列是用于交流電電子測量的室內柔性?shī)A式羅戈夫斯基線圈，一次回路（電源）和二次回路（測量）之間采用電隔離。已獲專利的完美環路技術大大降低了因被測導體在孔徑內的位置而產生的誤差，以及因靠近外部導體而產生的誤差。

此外，ART系列內部屏蔽允許在低初級電流時提高測量精度。

Rogoswki線圈技術系列產品專為工業和智能電網應用領域而設計。

主要優勢

• 精度都能達到符合IEC61869規定的0.5級，
• 不管原邊導體位置如何，精度好于0.75%
• 額定絕緣電壓1kV CATIII
• 測量范圍10到10000ARMS
• 輕薄靈活的分芯式電流傳感器，便于隨處安裝
• 接近完美的線性度，沒有飽和, 電流測量沒有上限
• 內部屏蔽層
• 輸出電壓信號是原邊電流的微分，50Hz時22.5mV/1kA,需要積分器還原成電流信號

特點

• 線徑6.1mm,線圈直徑從35mm到300mm
• 帶寬: 50/60 Hz, 最大700kHz(開路無負荷)
• 工作溫度: -40°C 到 +80°C
• 被測線路連接情況下可以方便地安裝
• 需要線槽可以用扎帶把線圈固定在導體上
• 有一個2mm孔可以安裝鉛封

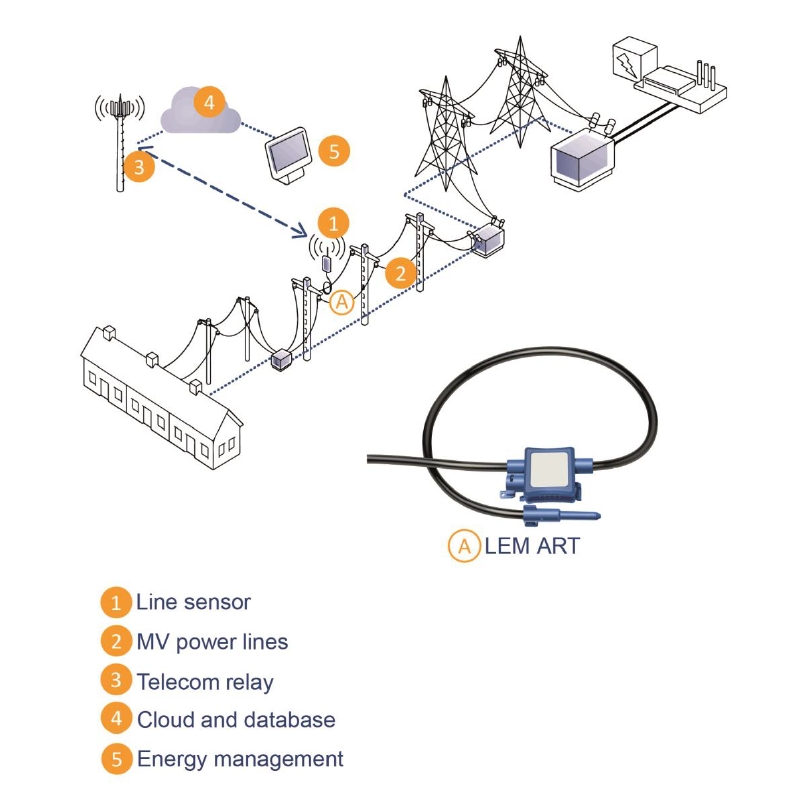

典型應用

• 二次配電變電站
• 配電變壓器監測
• 相量測量單元（PMU）
• 商業和工業建筑
• 計量和分項計量
• 需求響應（DR）
• 配電系統設備
